組件隱裂不是洪水猛獸 不用談虎色變
2017-10-30 13:49:00
摘要：有研究結果顯示，組件中某單個電池片的失效面積在8%以內時，對組件的功率影響不大，組件中2 3的斜條紋對組件的功率穩定沒有影響。
“隱裂組件初始測試功率未必衰減，但是潛在風險不可忽視。組件隱裂不可怕，因為通過第三方或者企業自身的質量控制體系、出貨檢驗、材料控制、規范安裝等可以控制到很小比例，投資者無需過于擔心。”對于李先生的問題，TÜV南德集團大中國區副總裁許海亮表示，“隱裂的成因很多，在組件的生產、包裝存儲、運輸、安裝、運維等各個環節都會產生，但一般影響發電效率的隱裂主要是在運輸和安裝，特別是不當施工過程中產生的，只要在這兩個環節多加注意，隱裂問題不用擔心。”
“以現在的生產工藝，組件要做到零隱裂幾乎不可能。”對于組件出廠就有隱裂的問題，隆基樂葉產品營銷總監王夢松表示，晶硅組件由于自身晶體結構的特性，在生產過程中是有可能發生隱裂的。“盡管組件出廠就有隱裂，但各個廠家對隱裂都有嚴格要求，都有嚴格的質量標準，包括隱裂的個數和尺寸都有嚴格的指標標準，所以在標準范之內的隱裂是不會影響發電效率的。”
隱裂分5類不是每一類都會影響發電效率
“組件隱裂，就是組件在受到較大機械應力或熱應力時,在組件內部的電池片上產生的肉眼不可見的微裂紋。”天合家用光伏事業部產品技術部總監盧迪凱介紹，隱裂影響組件發電效率的原理是：隱裂阻礙了電流的收集，不同的隱裂形式對電流收集的阻礙程度是不一樣的，只有當隱裂形成了失效面積，失效面積內電流的收集被完全阻斷時，隱裂對發電效率才會產生較大影響。一般在同一細柵區域內出現多條隱裂容易形成失效面積，減小細柵區域?qū)τ诟纳齐[裂的不良影響有著積極的作用。
有研究結果顯示，組件中某單個電池片的失效面積在8%以內時，對組件的功率影響不大，組件中2/3的斜條紋對組件的功率穩定沒有影響。因此，當組件中的電池片出現隱裂后，可能會產生效率損失，但不必談隱裂“色變”。
2011年，德國ISFH公布了他們的研究結果：根據電池片隱裂的形狀，可分為5類：樹狀裂紋、綜合型裂紋、斜裂紋、平行于主柵線、垂直于柵線和貫穿整個電池片的裂紋。
根據晶硅電池的結構，對電池片功能影響最大的，是平行于主柵線的隱裂（第4類）。根據研究結果，50%的失效片來自于平行于主柵線的隱裂；45°傾斜裂紋（第3類）的效率損失是平行于主柵線損失的1/4；垂直于主柵線的裂紋（第5類）幾乎不影響細柵線，因此造成電池片失效的面積幾乎為零。
相比于晶硅電池表面的柵線，薄膜電池表面整體覆蓋了一層透明導電膜，所以這也是薄膜組件無隱裂的一個原因。
為了避免組件產生隱裂生產、運輸、儲存等環節都要注意
“造成組件隱裂的原因有很多種，通常是電池片受到外力而造成隱裂。按照致因來源可以分為制造廠造成的隱裂、運輸過程造成的隱裂、現場安裝造成的隱裂和安裝后造成的隱裂。”鑒衡認證光伏事業部組件部部長陳曉達表示，為了避免組件隱裂，需要在組件制造、流轉、搬運、安裝等過程注意輕拿輕放，避免組件受到外力而產生隱裂。
如何避免隱裂產生或進一步惡化，天合家用光伏事業部產品技術部總監盧迪凱也給出了自己的建議：在生產方面加強管控，組件出廠前進行全檢，避免隱裂組件流入市場；在運輸過程中，輕拿輕放，盡量避免二次轉運；安裝過程中要按照規范施工，避免組件暴力安裝，以及安裝及后期運維過程中對組件進行踩踏。

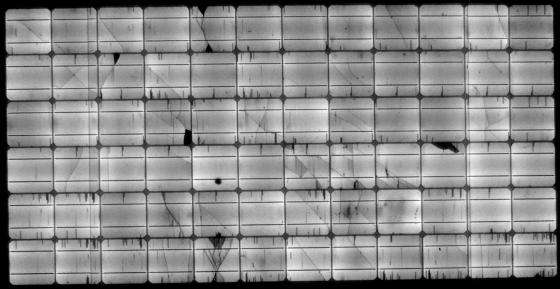

“由于是隱裂，所以短期內即使隱裂嚴重的組件普通用戶肉眼也很難區分，有條件的用戶可以使用便攜式EL測試儀器進行現場檢測，分布式或者居民屋頂光伏項目可以通過看組件出廠EL圖片來辨別。”對于李先生的擔心，東方日升新能源股份有限公司組件技術部經理袁華知介紹，除了用儀器檢測，隨著時間的延長，隱裂嚴重的組件電池片外觀上也會出現些許變化。（世紀新能源網）
